電池供電電磁流量計概述

電磁流量計是一種電磁感應式流量?jī)x表，采用壓鑄鋁表殼，IP68密封防護設計，可使用在井下等潮濕場合。適用于電導率大于5μs/cm導電液體的流量計算；公稱通徑范圍為10mm至3000mm，是集智能化、小型輕量一體化、多功能、高精度、高可靠性為一體的系列電磁流量計產品。它由傳感器和智能轉換器兩部分組成。

電磁流量計標配一個常規鋰電池組，可持續工作3年以上,若配用高容量鋰電池組，持續工作時間會更長。可采用基站式無線通訊網絡系統，在區域中心建立通訊基站，覆蓋半徑為1000米。各臺電磁水表同基站進行近距通訊（ＳＲＤ模式），使用928MHZ開放頻段（美國標準）。基站通過GPRS或CDMA手機通訊網絡完成同管理計算機的數據通訊。計也可直接通過GPRS或CDMA手機通訊網絡完成同管理計算機的數據通訊。

電池供電電磁流量計工作原理

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速   的乘積、電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中：

E---------為電極間的信號電壓

B---------磁通密度（T）

d---------測量管內徑

V--------平均流速（m/s）

K---------常數

由于K為常數，勵磁電流是恒流的，故B也是常數，則由（1-1）式可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此，只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。

電池供電電磁流量計主要技術指標

口徑：DN15~2400mm

介質：導電性液體

襯里：氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、聚全氟乙丙烯

流速：≤15m/s

勵磁方式：方波勵磁

電極材料：不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑銥

額定壓力：0.6MPa、1.0MPa、1.6MPa、4.0MPa

介質溫度：氯丁橡膠：-10~60℃            聚氨酯橡膠：-10~40℃

聚四氟乙烯(F4)：-10~120℃     聚全氟乙丙烯(F46)：-10~150℃

介質電導率：>5μs/cm

準確度等級：±1.0%   ±0.5%  ±0.2%

輸出信號：4~20mA電流，脈沖頻率，上下限報警

通訊：RS485/RS232(可選)

防護等級：IP65、IP67、IP68

防爆等級：ExdⅡCT3-CT6

電纜接口：M18*1.5

環境條件：環境溫度：-10~50℃  相對濕度：5%~90%  環境電磁場：≤400A/m

供電電源：85~250VAC   20~36VDC    3.6V電池供電

電池供電電磁流量計常用絕緣內襯材料性能及適用范圍

1.名稱：聚三氟乙烯

性能：化學性能穩定，僅次于聚四氟乙烯，但耐磨性能差

*高工作溫度/℃：100℃

適用液體：水、酸溶液

2.名稱：聚四氟乙烯（F-4）

性能：化學性能很穩定，但粘結性能差，與金屬測量管很難粘接，耐磨性能也不好

*高工作溫度/℃：250℃

適用液體：腐蝕性強的濃酸（如硫酸流量計）、堿、鹽溶液

3.名稱：四氟乙烯和六氟丙烯（F-46）

性能：化學耐腐性略遜于F-4，但與金屬測量管有較強接合力，可用于負壓

適用液體：腐蝕性酸、堿、鹽溶液

4.名稱：四氟乙烯和乙烯（F-40）

性能：化學耐腐性略遜于F-4，但與金屬測量管有較強接合力，可用于負壓

適用液體：腐蝕性酸、堿、鹽溶液

5.名稱：聚氨酯橡膠

性能：耐磨性能好，但耐酸堿性能差

*高工作溫度/℃：70℃

適用液體：水泥漿、紙漿類液體

6.名稱：氯丁橡膠

性能：彈性好，耐磨、耐腐蝕，抗沖擊性能好，成本也比較低

*高工作溫度/℃：70℃

適用液體：水泥漿、礦漿、稀酸流體

7.名稱：耐酸搪瓷

性能：耐除氫氟酸、磷酸以外的其它酸類和溶劑，有一定耐堿性，抗沖擊性差

*高工作溫度/℃：180℃

適用液體：一般酸、堿、腐蝕性液體

8.名稱：陶瓷

性能：有極好的耐磨性，且有很好的耐各種強酸、強堿的腐蝕性，但性脆易碎，應防溫度劇變

*高工作溫度/℃：180℃

適用液體：具有腐蝕性的礦漿

9.名稱：耐酸橡膠

性能：耐60℃以下任何濃度的鹽酸、草酸、磷酸及50%的硫酸、NaOH、KOH等，但忌強氧化劑

*高工作溫度/℃：60℃

適用液體：一般酸、堿、鹽水溶液

電池供電電磁流量計常用電極材料及使用范圍

1.電極材料：耐酸不銹鋼材料（1Cr18Ni9Ti）、含鉬不銹鋼（1Cr18Ni12Mo2Ti）（相當于316L）

特點及使用范圍：主要用于生活工業用水、原水、下水、廢污水、稀酸、稀堿等弱腐蝕性酸、堿、鹽液體

2.電極材料：哈氏合金B(yǎng)

特點及使用范圍：適用于低濃度鹽酸等非氧化性酸和非氧化性鹽液，硝酸等氧化性酸不適用

3.電極材料：哈氏合金C

特點及使用范圍：適用于常溫硝酸、其他氧化性酸、氧化性鹽液等，鹽酸等，還原性酸和氯化物不適用

4.電極材料：鈦

特點及使用范圍：耐腐蝕性略?xún)?yōu)于耐酸剛，對氯化物、次氯酸鹽、海水有優良的耐腐蝕性，對常溫硝酸等氧化性酸有耐腐蝕性，鹽酸、硫酸等還原性酸不適用

5.電極材料：鉭

特點及使用范圍：具有和玻璃相似的優越耐腐蝕性，除氫氟酸、發煙硫酸等少數酸外，適用于大部分酸液，氫氧化鈉等堿液不適用

6.電極材料：鉑、鉑銥合金

特點及使用范圍：對幾乎所有的酸堿液耐腐蝕，王水、銨鹽等少數介質不適用，價格昂貴

7.電極材料：碳化鎢硬質合金

特點及使用范圍：漿液專用電極材料，可降低漿液噪聲，耐腐蝕性較差，腐蝕性液體不適用

8.電極材料：導電橡膠、導電氟塑料

電池供電電磁流量計選型與安裝

儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：

被測流體名稱和其化學性能。

*大流量、*小流量和常用流量。

推薦：常用流量應選擇在1～3m/s流速段內，如果不符，請用戶調整所選儀表的口徑規格。

*高工作壓力。

*高工作溫度、*低工作溫度。

被測流體必須具備一定的導電性，導電率≥5μs/cm。

*大流量和*小流量必須符合表2-1的數據。

實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

確定是否有負壓情況存在。

電極和襯里材料的選擇應滿足流體介質的化學性能。

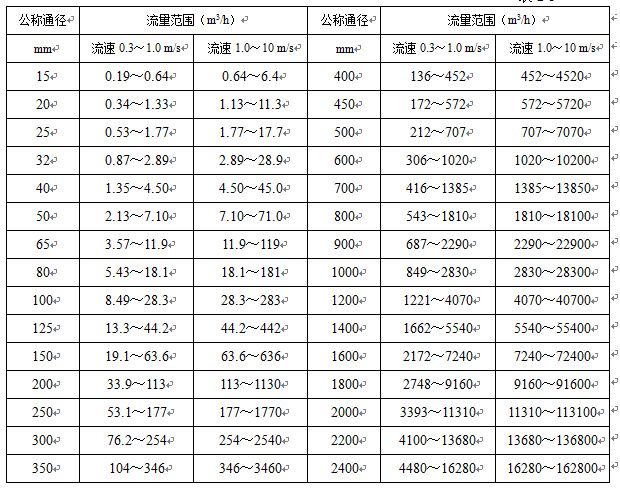

電池供電電磁流量計公稱通徑與流量范圍
