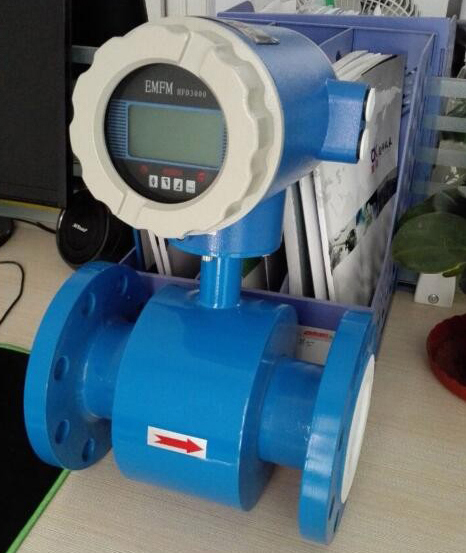

濃硫酸流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：TGF177820QGQ
濃硫酸流量計概述
電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉*電磁感應定律工作的，用來測量電導率大于5μs/cm導電 液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿 等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。

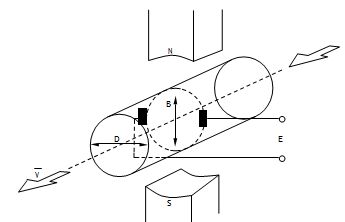

濃硫酸流量計原理與結構
根據法拉*電磁感應原理，在與測量管軸線和磁力線和垂直的管壁上安裝了一對檢測電極，當導電液體沿 測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為：
E=KBVD
式中：E-感應電勢：
K-與磁場分布及軸向長度有關的系數。 B-磁感應強度；
V-導電液體平均流速；
D-電極間距：（測量管內直徑）傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶 顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并沒有RS-485等通訊接口。
濃硫酸流量計特點
◆ 測量管內無組件，壓力損失為零，不易堵塞。
◆ 只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。
◆ 測量結果與液體的壓力、溫度、密度、黏度、電導率（不小于*低電導率）等物理參數基本無關，不受環 境影響，所以測量精度高、工作穩定、可靠。
◆ 采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理。精確 顯示測量結果。
◆ 具有測量值斷電保護及過程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流動 方向限制，可實現雙向測流。
◆ 采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態，參數、計量單位 等。
◆ 電磁流量計的量程范圍寬（*大流量/*小流量），正常適用范圍20∶1，一般30∶1或更大。
◆ 儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。
濃硫酸流量計主要技術指標
1.介質電導率：＞5μs/cm；
2.流速：0.3～12m/s；
3.量程：在可測量流速范圍內，滿量程可編程；
4.精度：測量示值±0.5%，±1%；
5.環境溫度：-10℃～50℃；
6.介質溫度：T1≤65℃，T1≤120℃，T3≤180℃；
7.工作壓力：DN10～80；PN≤4Mpa；
DN100～150；PN≤1.6Mpa；
DN200～1000；PN≤1.0Mpa；
DN1200～2000；PN≤0.6Mpa；
DN2200；PN≤0.25Mpa；
以上各種口徑如需更高壓力，可以特殊訂貨；
8.電源：220VAC 50Hz（90～245VAC 50Hz）；24VDC（20～36VDC）；
9.功耗：6.5VA；
10.防護等級：標準型IP65特殊型IP67或IP68；
11.電極材質：316L，Hc，Hb，Ti，Ta；
12.襯里材質：1、氯丁橡膠；2、聚四氟乙烯；3、聚氯乙烯；
◆ 被測流體必須具備一定的導電性，導電率＞5μs/cm
濃硫酸流量計*大流量和*小流量必須符合下表中的數
◆ 實際*高工作壓力必須小于流量計的額定工作壓力。
◆ *高工作溫度和*低工作溫度必須符合流量計規定的溫度要求。
◆ 確定是否有負壓情況存在。
濃硫酸流量計的型號說明
濃硫酸流量計電極材料及襯里材料的選擇
1、電極材料的選擇
應根據被測介質的腐蝕性，由用戶負責選定，對一般介質，可查有關防腐蝕手冊，選定電極材料，對混酸 等成份復雜的介質，應做掛片試驗。
電極材料的耐腐蝕性能
1、電極材料：含鉬不銹鋼 00Cr17Ni14Mo2（316L）
耐腐蝕性能：對于硝酸，室溫下＜5%硫酸，沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸，海水，醋酸等介 質，有較強的耐腐蝕下，可廣泛用于石油化工、尿素、維尼綸等工業。海水、鹽水、弱酸、弱堿
2、電極材料：哈氏合金B（HB）
耐腐蝕性能：對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，氫氟酸，有機酸等非氧化性酸， 堿，非氧化鹽液的腐蝕。
3、電極材料：哈氏合金C（HC）
耐腐蝕性能：能耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合物的腐蝕，也耐氧化性的鹽類，如Fe+++，Cu++ak或 含其他氧化劑的腐蝕。如高于常溫的次常溫的次氬酸鹽溶液，海水的腐蝕。
4、電極材料：鈦（Ti）
耐腐蝕性能：能耐海水，各種氯化物和次氯化鹽，氧化性酸（包括發煙、硝酸）、有機酸、堿等的腐蝕。有耐較純 的還原性酸（如硫酸、鹽酸）的腐蝕，但如果酸中含有氟化
5、電極材料：鉭（Ta）
耐腐蝕性能：具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外、幾乎能耐一切化學介質腐蝕。
2、襯里材料的選擇
應根據被測介質的腐蝕性，磨損性及溫度來選擇。氯丁橡膠，可耐一般的弱酸、弱堿腐蝕，耐溫65℃，氯 丁橡膠有耐磨性。聚四氟乙烯幾乎能耐除熱磷酸以外的強酸、堿腐蝕，介質溫度可達180℃但不耐磨損。 3、常用襯里材料的性能及適用范圍
1、襯里材料：聚四氟乙烯 PTEE
主要性能：1、它是塑料中化學性能*穩定的一種材料，能耐沸騰的鹽酸， 硫酸、硝酸和王水、能耐濃堿和各種有機溶劑 2、耐磨性和粘接性能差。
適用范圍：1、-40℃～+180℃ 2、酸、堿等強腐蝕性介質 3、衛生類介質 4、不適應于負壓管道
2、襯里材料：氯丁橡膠 NEOPRENE
主要性能：1、有極好的彈性、高強的扯斷力、耐磨性能好 2、耐一般低濃度酸、堿鹽介質的腐蝕不耐氧化性介質的腐蝕
適用范圍：1、＜65℃ 2、測一般水、污水、泥漿、礦漿
3、襯里材料：聚全氟代乙丙烯 F46
主要性能：化學性能*穩定的一種材料，可適用于已知任何有機溶劑或試劑 介質或在高溫下也不受影響。
適用范圍：1、-40℃～180℃ 2、適用于強腐蝕性介質 3、衛生類介質
4、襯里材料：聚氯乙烯 PVC
主要性能：適用于各種堿、鹽、硫酸、硝酸等及它們的水溶液，不耐濃硫酸、發煙硫酸、醋煙硫酸、醋酐類，醚類、鹵代烴芳胺。
適用范圍：1、-25℃～70℃ 2、測一般水、污水、泥漿、礦漿、煤漿 3、一般酸、堿、鹽溶液
